百合數字地球是以O(shè)sg為基礎,結合OCC,為適應輸電線路的設計和管理而研發的專用三維數字地球。 數字地球融合各種衛片測量數據、航測數據、工測數據和各種專題矢量數據生成輸電線路專用的三維地理信息,通過幾何處理、空間調度、并行算法、 智能記憶等技術實現超大數據的高質量、高性能渲染與展示。解決了輸電線路設計基于同一個場景設計、建模、編輯、輸出的需求。
內置坐標轉換功能 支持北京54,西安80,WGS84,CGCS2000 等坐標系統。
電網專題數據、空間數據、通道數據的加載、繪制和輸出管理。
數據處理性能優越 一個工程影像數據不超過30G大小時,無需切割為瓦片小文件,屏幕運行幀數可達到每秒30幀左右。 軟件支持正射影像(.tif、.img、.asc、.jpg)、傾斜攝影(.osgb)、點云(.las)等測繪數據構建三維地理信息。支持多精度影像疊加顯示。
支持基于工測數據的塔位地形擬合。
支持從高精度DEM中生成塔位地形圖。
支持導入工測數據自動生成三維地物模型。
單點、兩點、三點和多點的方式建立地物,輸入少量參數即可生成三維模型。
集成建筑物、架空線、道路、河流、溝、坡坎、林木、地下管廊等二百多種地物模型。
數據同步 二三維視圖均可增加、修改和刪除測量地物。
輸出測量成果表、塔基斷面圖、塔位地形圖、平斷面圖、路徑圖等測量成果。
影像處理工具集 Tiff信息查看、基準面轉換、影像重投影、數據重投影、DWG轉DEM、創建金字塔、等高線提取、點云轉換等。

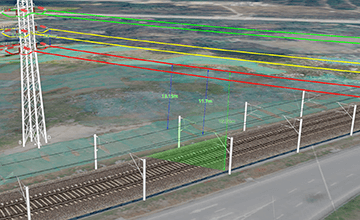

測量三維地物模型

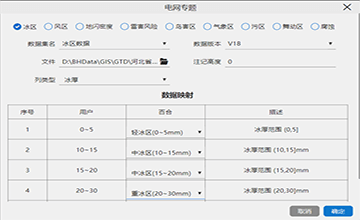

電網專業數據加載

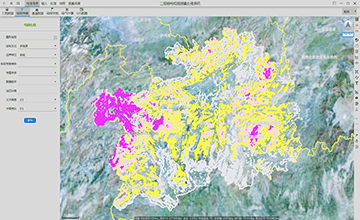

支持多種電網專題數據加載

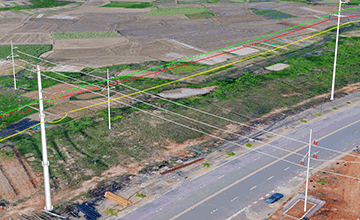

線類地物

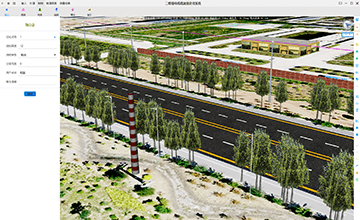

路類地物

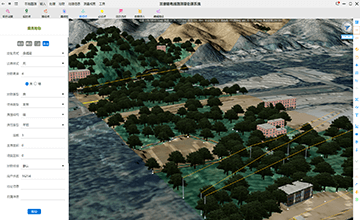

樹類地物
支持多方案、多路徑比較。
有矢量數據時,自動讀取識別風區、冰區、污穢區的數據,規避不利地形。
可導入KML等其它外部數據自動生成路徑。
可分段設置路徑的氣象區、導地線型號、導地線安全系數。
輸出多方案的主要技術經濟指標對比表,經濟指標表內容可以定制。
按比例輸出帶清晰底圖路徑圖,路徑圖格式包括DWG、JPG等。

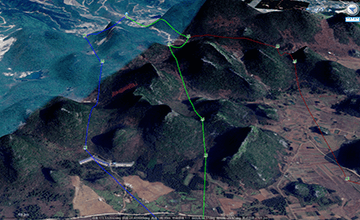

不同路徑方案對比

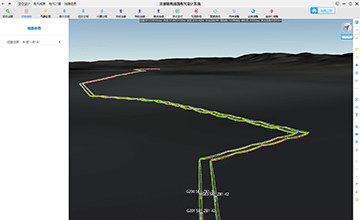

路徑圖
