輸電線路電氣設計實現了三維排桿定位、電氣校核和成果輸出的一體化。 排位時采用真實的桿塔三維模型和金具串三維模型，導地線模型采用動態的懸鏈線弧垂生成。模型準確、掛點正確、弧垂精確，保證了電氣校核的安全。

多路徑排塔 一個工程中支持多路徑、多回路、多種導地線型號、多氣象區的線路設計。

多工程設計 三維場景中可同時設計多個工程，直觀展示線路之間的邏輯關系。

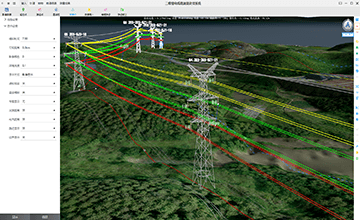

排位方式靈活 在二、三維視圖中均可手動逐基立塔，按樁位、檔距批量立塔，全線路優化排位。

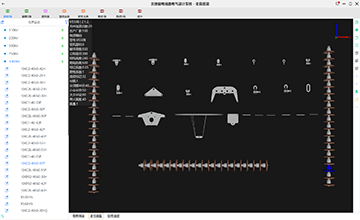

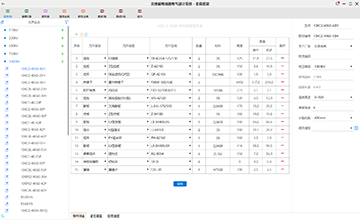

智能化金具配置 軟件可根據已有線路配置，自動從金具串庫中配置適合的金具串型號，提高設計效率。

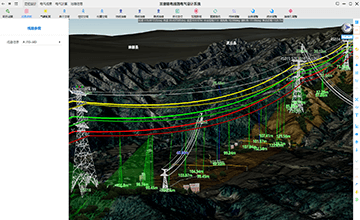

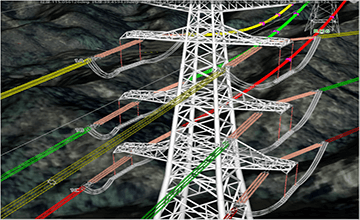

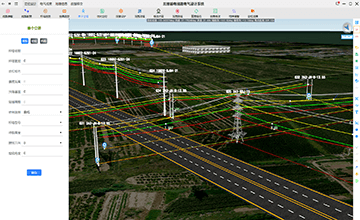

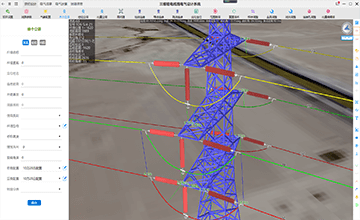

三維電氣校核距離標注 利用三維仿真技術，直觀形象展示了三維空間距離校核結果。 自動標注交叉跨越物垂直、水平和凈空距離、弧垂對地距離、風偏距離、導線線間距離、導地線配合距離、絕緣子串搖擺角度和導線風偏模擬。

電氣計算 包含三維跳線計算、搖擺角計算、防振錘計算、間隔棒計算、連續檔力學計算、孤立檔計算、懸掛點應力計算、鄰檔斷線張力計算、 放松計算、不平衡張力計算、塔中心位移計算、導線覆冰過載計算、雙串串長調整計算、 耐張絕緣子串倒掛計算、 絕緣子串強度計算、導地線上拔計算、導線線間距離計算等，自動輸出成果匯總表。

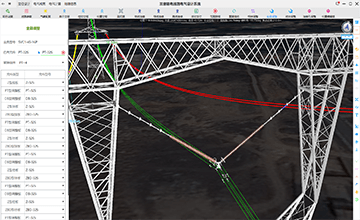

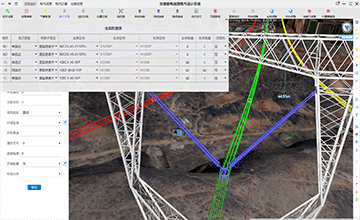

掛點調整 圖形化操作，用鼠標拖動導線，實現交叉換相設計、掛點位置調整等操作。導線掛點位置調整后，軟件自動計算線間最短距離是否滿足規程要求。

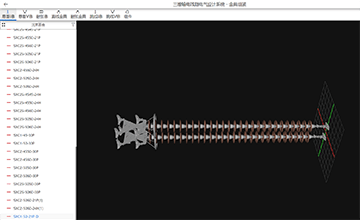

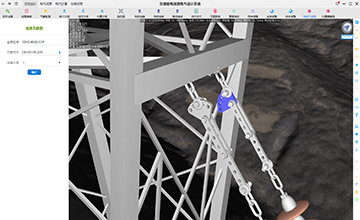

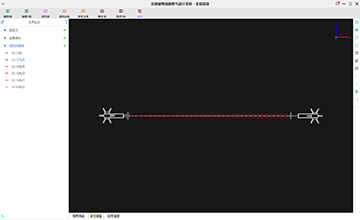

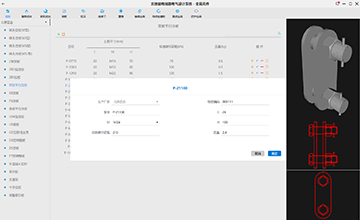

排塔過程中，可隨時進行金具動態調整，修改絕緣子型號、片數、DB掛板、PT調整板和線夾角度等。

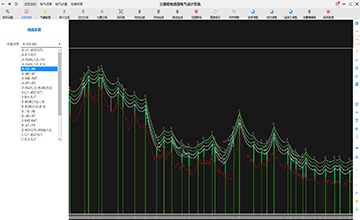

通過三維仿真技術，準確模擬線路在最大弧垂、最小弧垂、高溫、低溫、大風等工況下的導線弧垂情況。

提供多種視圖窗口 得益于一個平臺的優勢，可自由切換視圖模式，查看二、三維視圖下的設計成果。

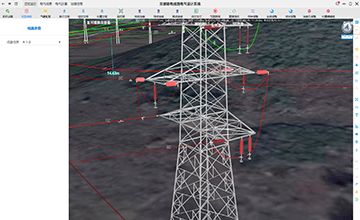

三維空間距離標注 可任意捕捉空間的點、線并計算間距，自動標注各種電氣間隙，提高設計精度。

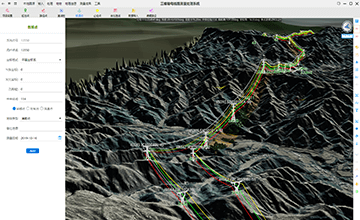

全線路三維漫游 設計完后，軟件支持動態調整漫游高度、角度和速度，多視角瀏覽整條線路，為工程的投標、匯報、審查提供了便利。

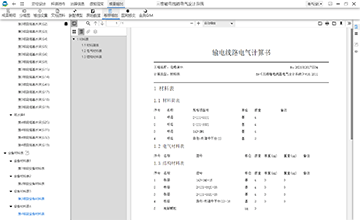

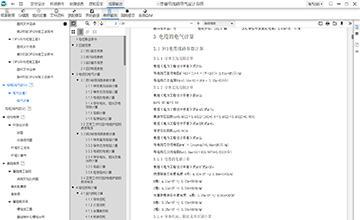

卷冊成果輸出 線路設計完成后按卷冊輸出說明書、圖紙、計算書等資料，實現文檔自動出版。

三維電纜設計是輸電線路電氣功能模塊中重要的組成部分之一。得益于計算機和電力相關的產品、技術等多方面的應用和不斷進步發展，百合公司電纜設計軟件的研發與設計應運而生，呈現出以下特點：

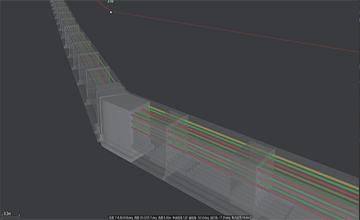

通道類型多樣化 軟件囊括了淺槽、直埋、排管、拉管、頂管、電纜溝、隧道等通道類型，并配置水平、垂直等多種敷設方式，滿足了多種情況下的設計選擇。

操作簡單化 界面簡潔、邏輯簡單、圖形化操作，風格單一，便于理解與掌握。

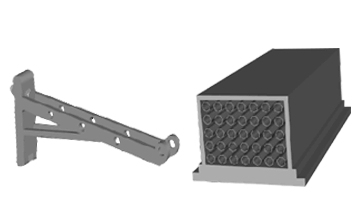

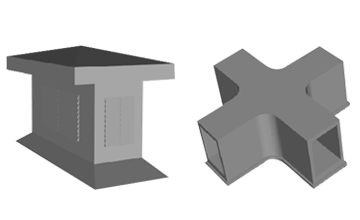

地物多樣化 設計過程中可使用的地物模型種類繁多，如工井、通風道（亭）、排水井、支架等。

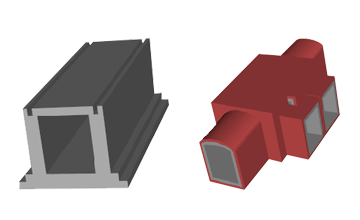

數據化建模、還原程度高 為了便于存儲和使用，軟件配備了電纜庫，專用于電纜線路設計選用，其中的通道模型和地物模型均通過數字化建模，按照1:1的尺寸真實還原實物模型，還原程度高。 并且利于模型間快速組裝，實現模型裝配使用，便于模型的整體化與復用。

多方案、多路徑對比分析 軟件在設計的路徑數量上沒有任何限制，且可以實現一條路徑、多種方案和多條路徑、多種方案同時進行，為路徑的最終選擇提供對比分析。

數據接口眾多 軟件支持多種數據接口，滿足于多種不同的需求，且操作簡單。

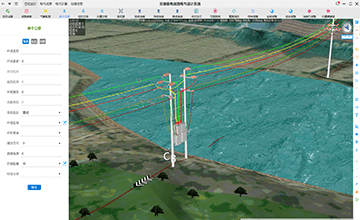

架空、電纜混合設計，提升設計質量 軟件支持架空線路和電纜線路混合設計，進一步提升線路設計的整體質量。

電纜計算與校驗 支持電纜電感計算、熱阻計算、長期允許荷載載流量計算、電纜允許過載流量計算、電纜庫的數據管理、電纜敷設計算、牽引力計算、側壓力計算、短路電流計算、轉彎半徑校核、蛇形敷設校核等。 輸出詳細計算過程并注明依據規范。

成果輸出詳細 軟件支持計算書、卷冊的結果輸出，并按照國網要求，提供GIM格式文件的移交工作。
